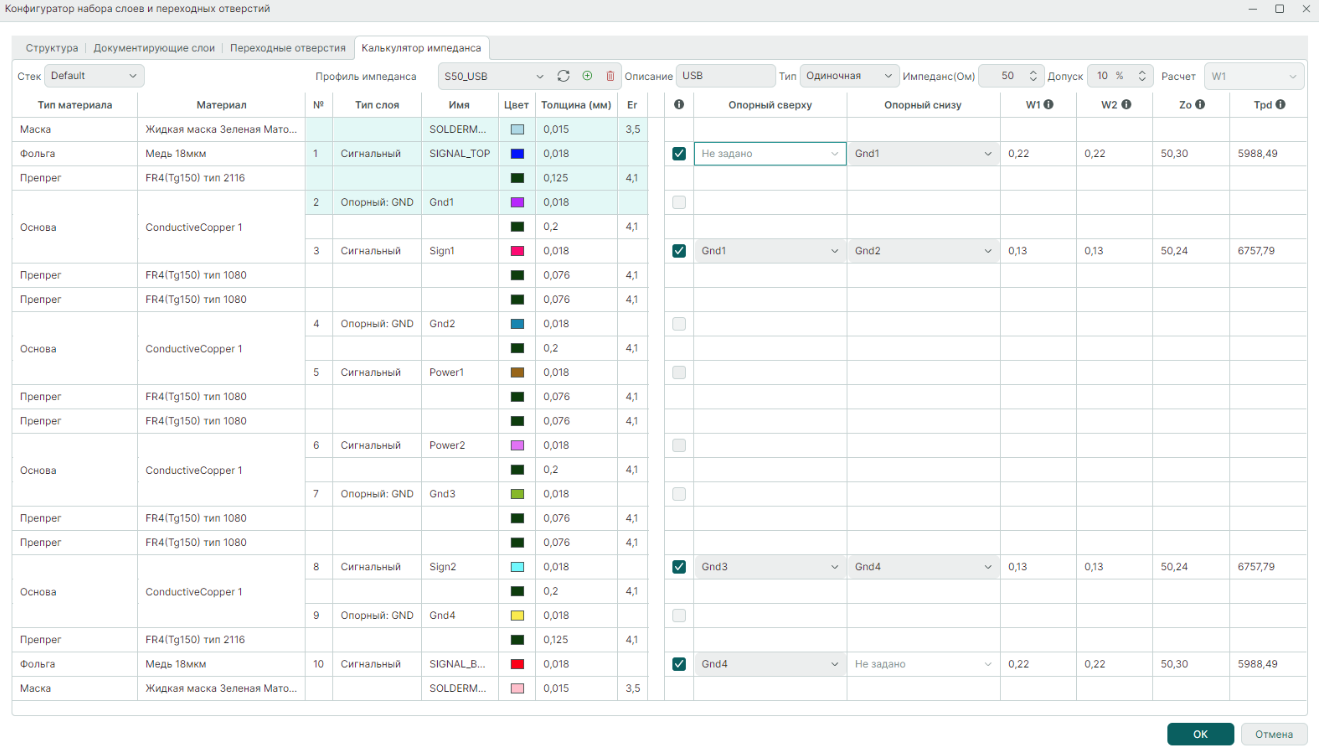

Встроенный калькулятор волнового сопротивления в инструмент “Конфигуратор слоев и переходных отверстий”
Инструмент интегрирован в маршрут проектирования печатных плат и позволяет осуществлять контроль волнового сопротивления как одиночных линий передачи, так и дифференциальных, проектировать структуру, учитывать материалы и особенности производства. Любые изменения структуры печатной платы приводят к быстрому пересчету параметров линий и в случае выхода значений за указанные допуски система мгновенно оповестит специалиста, предотвратив появление ошибки. Данные из конфигуратора набора слоев автоматически передаются в правила проектирования, что избавляет инженера от рутинных действий, позволяя сосредоточиться на процессе разработки устройства.
Основные характеристики
- Тип расчета - без потерь.
- Объект расчета - линии передачи, с любой конфигурацией диэлектриков и опорных слоев привязанные к стеку ПП.
- Тип объекта - одиночная ЛП и дифф. пара.
- Вычисляемые параметры - волновое сопротивление одиночных (Z0) или дифференциальных (Zdiff) ЛП. При необходимости пользователь может рассчитать ширину проводника (W) или зазор внутри дифференциальной пары (S) для заданного значения волнового сопротивления.
- Дополнительные виды расчетов - задержка (Tpd).
